华为Mate10不显示

华为Mate10不显示维修案例
故障：不显示
维修史：二修
维修过程与思路：
接到同行送来的一台华为mate10二修机器，机器故障为不显示。在此之前外配已经排除完毕，所以直接从主板入手。

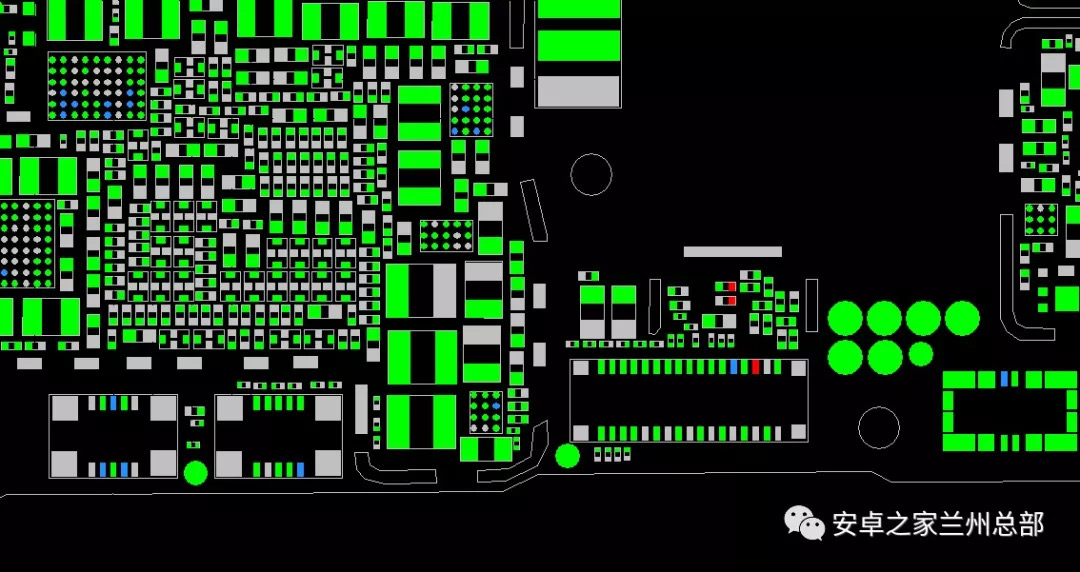

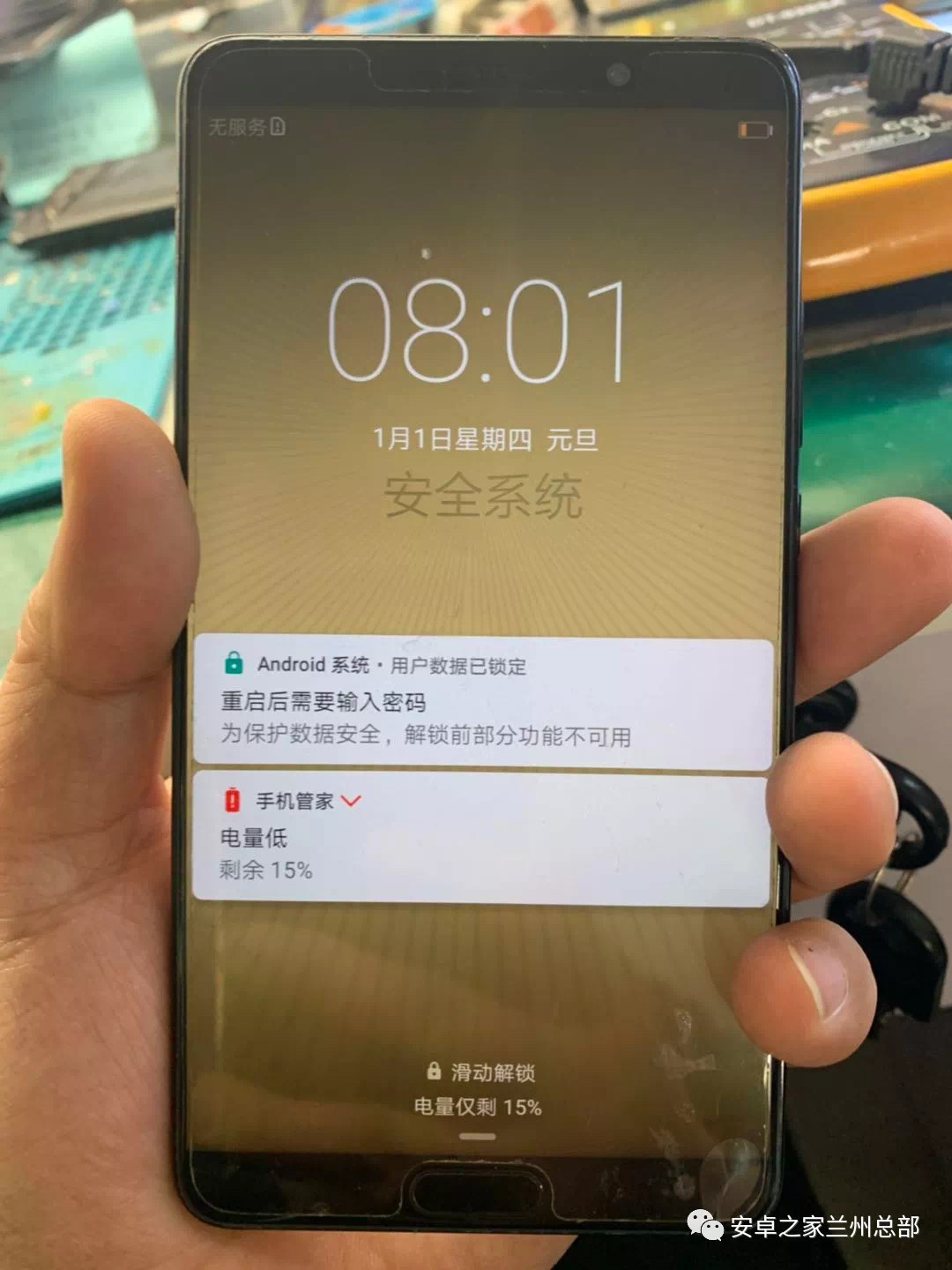

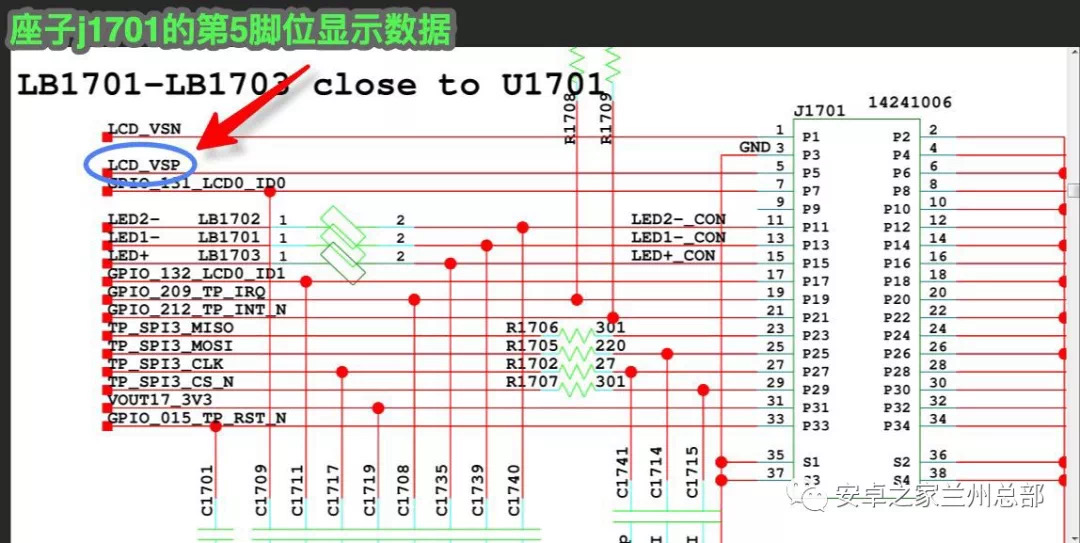

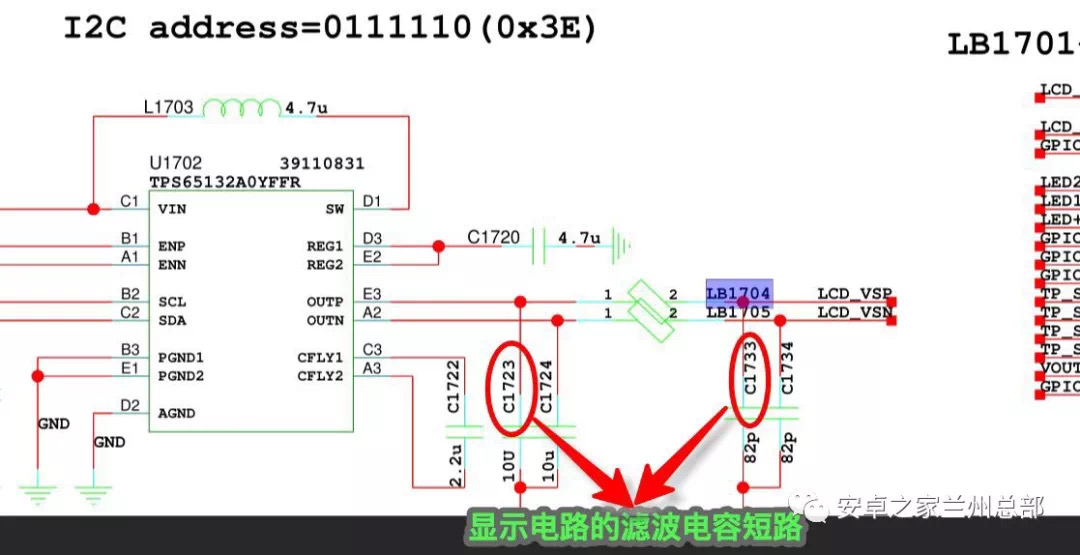

首先对地阻值法，测量J1701显示座子阻值。经检测发现第5脚 LCD-VSP信号对地短路。经查此线路的2个滤波电容C1733和C1723也对地短路，怀疑有滤波电容损坏导致的LDC-VSP信号对地，果断摘除C1733和C1723电容，再测量发现还是对地短路。接下来通过点位图发现LCD-VSP信号来自U1702（显示ic 型号：TPS65312A0），果断摘除U1702，发现该路无组织。到此基本确定U1702损坏，导致的不显示故障，更换新的显示ic 故障排除。
